1325 automatisk laserlastare

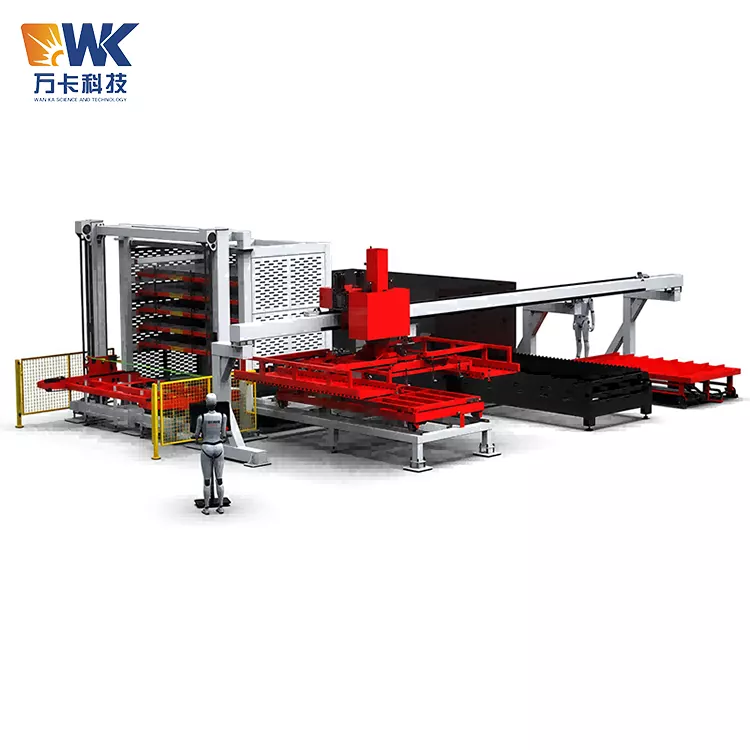

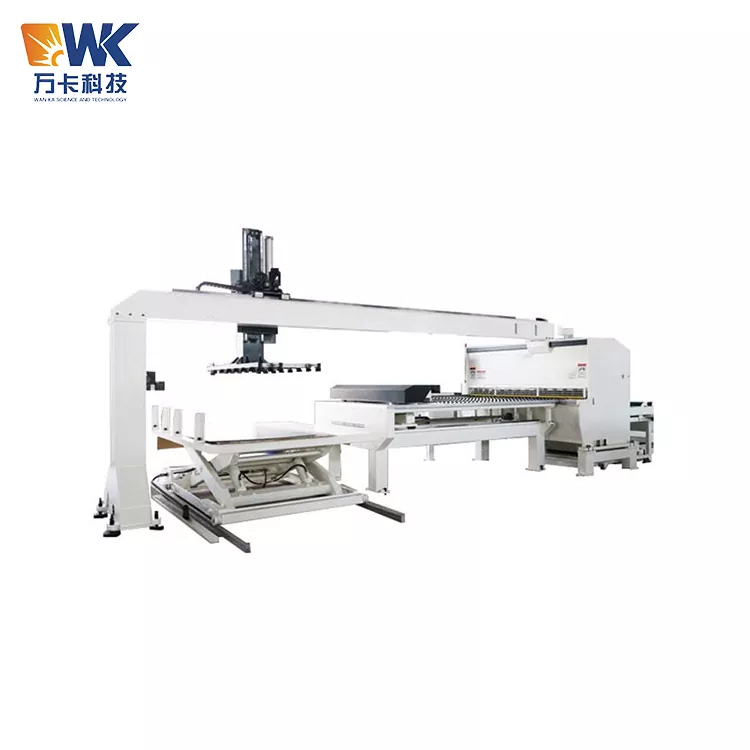

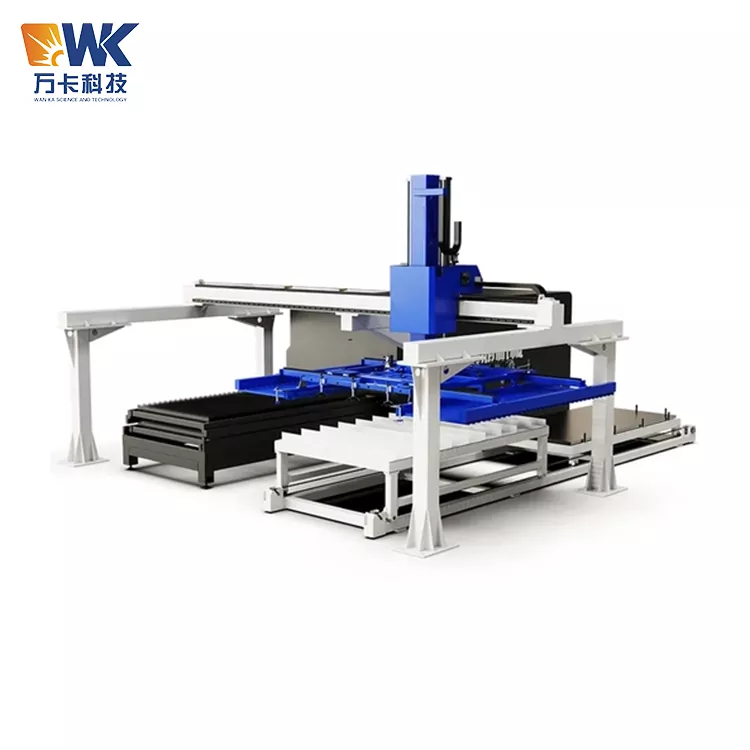

När Wanka Factory tillverkade denna 1325 automatiska laserlastare var kärndesignkonceptet "helautomatiskt, obemannat och oavbrutet". Den består av sju moduler: portalramens mekaniska arm, vakuumsugfixturen för lastning av material, spännfixturen för att lossa material på ett omslutande sätt, X/Y/Z treaxligt servodrivsystem, den automatiska råmateriallyftplattformen, den automatiska tömningsplattformen för färdiga produkter och PLC:s intelligenta styrsystem. Efter att systemet är anslutet till laserskärmaskinen, realiserar det en helautomatiserad sluten kretsdrift från att ladda råmaterial på skivan till att skära och tömma de färdiga produkterna.

Systemet kan möta 7×24-timmars kontinuerliga driftkrav hela dagen utan behov av manuella ingrepp. Genom att utnyttja de snabba materialutmatnings- och laddningsfunktionerna maximeras utnyttjandegraden av laserskärmaskinen.

Kärnförsäljningsargument

Ladda sugkopp + avlastningsklämning, en kombinerad design som täcker hela processen

7×24-timmars obemannad drift, maximerar skärmaskinens utnyttjandegrad

Vakuumtryckhållning + förebyggande av strömavbrott, säkerhetsredundant design

Gantry truss struktur, hög styvhet och hög precision

Intelligent kontrollsystem, modellbyte med ett klick

Antiskrapningsmekanism som skyddar ytan på arkmaterialet

Modulär design, mycket utbyggbar

Tekniska specifikationer

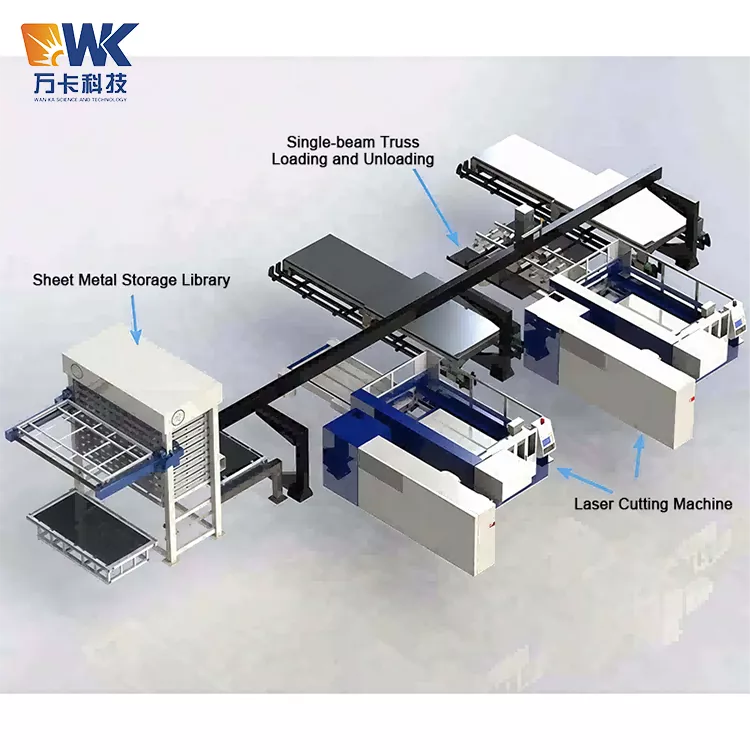

Tilläggsfunktioner som inte är standard: Ett en-till-två-schema kan utformas (en mekanisk hand som betjänar två skärmaskiner), visuellt positioneringssystem, fjärrövervakningsmodul, automatisk tjockleksdetektering och dubbellagers plattdetekteringsfunktion.

FAQ

Fråga 1: Vilka specifikationer för laserskärmaskiner kan 1325 Automatic Laser Loader vara kompatibel med?

Svar: Systemet är kompatibelt med laserskärmaskiner med en pappersstorlek på 1300×2500 mm. Om du har andra krav på pappersstorlek (som 1500×3000 mm, etc.), kan vi tillhandahålla icke-standardiserade anpassningar. Systemet är kopplat till olika märken av laserskärmaskiner genom olika kommunikationsprotokoll såsom torra kontakter, RS485, Modbus TCP, Profinet, etc. Det har anpassats till vanliga märken som Daqin, Benetron, Hongshan, Baishuo och Trumpf.

Fråga 2: Hur växlas lastsugkoppen och utloppsklämmekanismen? Krävs manuellt ingrepp?

Svar: Det är en helautomatisk switch som inte kräver någon mänsklig inblandning. Systemet slutför processen automatiskt under PLC-kontroll: sugsystemet aktiveras vid lastning och fixturen av gripartyp växlas till vid lossning. Hela växlingsprocessen styrs av programmet, och operatören behöver bara ställa in parametrarna på pekskärmen.

Fråga 3: Kommer matningsmetoden för nedtryckt material att orsaka repor på ytan av arkmaterialet?

Svar: Nej. Systemet har en plug-in gripstruktur. Den sätts in och spänns fast från kanten av arbetsstycket eller det reserverade processhålet, vilket undviker direkt kontakt med skärytan. Vid speciella tillfällen där det ställs krav på repor på ytan kan även en anti-rivmekanism utrustas. Griparen antar en synkront bältes anti-nuff design, vilket effektivt minskar repningen av arkmaterialet under skärning.

Fråga 4: Kan systemet hantera oregelbundet formade skärande delar? Till exempel delar med hål eller oregelbundna former?

Svar: Ja. Detta är just den centrala fördelen med inklämningsdesignen. Sugkoppen kan inte fästa på delar med hål eller oregelbundna former, medan klämklorna kan greppa från delens kant eller vid processhålen och anpassa sig till olika former av färdiga produkter. Vid systemprogrammering är det nödvändigt att exakt definiera inspänningspunkten och insticksdjupet.

Fråga 5: Hur mycket installationsutrymme krävs för utrustningen i verkstaden?

Svar: Systemet använder en portalfackverksstruktur. Efter installationen måste den mekaniska handens arbetsområde täcka råmaterialplattformen, laserskärmaskinen och den färdiga produktplattformen. Det rekommenderas att verkstadens nettohöjd inte är mindre än 4,5 meter, och installationsytan bör vara minst 6 meter lång och minst 4 meter bred. De specifika dimensionerna kommer att bestämmas baserat på kundens layoutdesign på plats. Om verkstadens nettohöjd är otillräcklig kan vi designa en höjdminskningslösning.

Fråga 6: Kan systemet anslutas till något märke av laserskärmaskin? Är det nödvändigt att modifiera skärmaskinen?

Svar: Ja. Systemet erbjuder standard I/O torra kontaktsignaler eller Ethernet-kommunikationsgränssnitt. Anslut helt enkelt signalledningarna som "bearbetning avslutad" och "begäran om materialförsörjning" från skärmaskinens styrskåp för att uppnå länkning. Vanligtvis krävs ingen hårdvaruändring av skärmaskinen.
